安装建议
 |

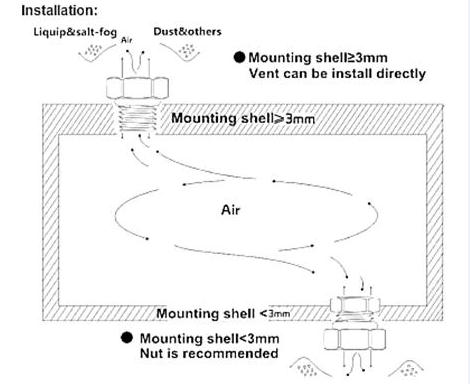

当壳体壁厚H＞3mm时建议开设螺纹孔类型进行安装，使用螺纹规格为M12*1.5； 使用平垫圈时，头部不需倒角。 |
|
当壳体壁厚H≤3mm时，建议开设直通孔类型并且配合螺母进行安装，开孔直径为： ø12.2mm； 建议使用平垫圈，头部不需倒角。 |
螺纹式透气阀安装方式 ：
-
1)清洁安装表面和螺钉安装通风口的安装区域，以清除任何污染物;
-
2)理想的安装位置是在外壳壁上的平坦、垂直表面上。该位置将防止液体积聚；
-
3)将螺纹正确对齐的螺丝配合通风口插入外壳，然后拧入外壳；
-
4)当壁厚合适时，建议使用倒角以优化O型环密封.
装配紧固扭矩 |
0.4牛顿米~0.8牛顿.m，不考虑金属通风 |
断裂紧固扭矩 |
≥2.0牛顿。m用于塑料，不考虑金属通风 |
可装配性 |
在0.7N扭矩下重复装配10次，透气阀阀门顶盖不会脱落 |

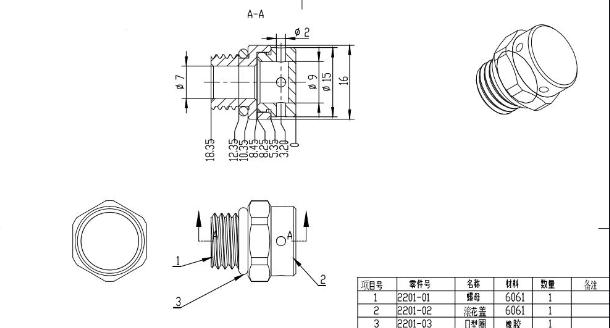

螺纹式透气阀典型图纸：
 |
