导读：汽车线控转向系统把方向盘信号交给控制器、传感器和执行器协同处理，控制器壳体的压力平衡、排湿和防水防尘会变得很关键。本文从工程现场角度，聊聊施柏德卡扣型防水透气阀在线控转向控制器壳体里的应用办法。
汽车线控转向系统这几年讨论很多。它取消传统机械连接后，控制器、角度传感器、转向执行器和冗余电源都要更稳。说实话，我觉得很多人会先关注算法、冗余通信和电机响应，但是壳体环境问题也不能忽略。你看，控制器装在底盘附近时，雨水飞溅、泥沙、温差和洗车高压水都会一起出现。施柏德（SST）的卡扣型防水透气阀，适合在这类塑胶或金属控制器壳体上做压力平衡和排湿防护。

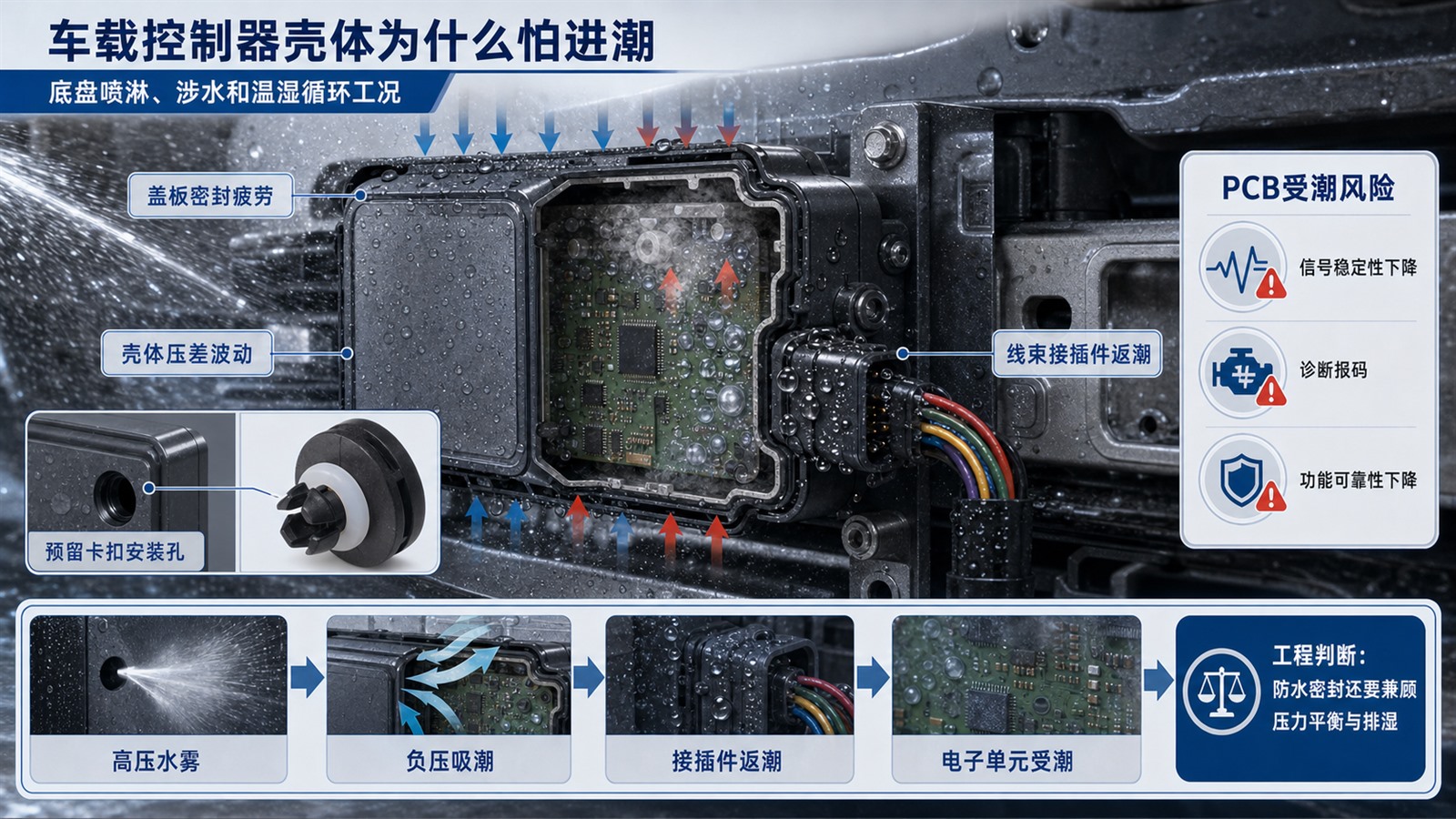

汽车线控转向系统里的壳体问题
线控转向控制器一般要满足 ISO 16750 的温度、振动、电气负载和化学品验证，外壳防护还常参考 ISO 20653 里的 IP6K7、IP6K9K。问题在于，壳体越密封，内外压差越容易变大。比如控制器腔体从 -40℃ 冷启动升到 85℃ 附近，壳体内外压差可能达到 15 kPa 以上。这个数据如果反复出现，密封圈会被拉扯，接插件附近也更容易积潮。
工程判断：如果台架测试时控制器内部湿度恢复慢，或者压差恢复超过 120 秒，应该先检查透气阀安装孔、卡扣密封面和周边涂胶是否遮挡气路。

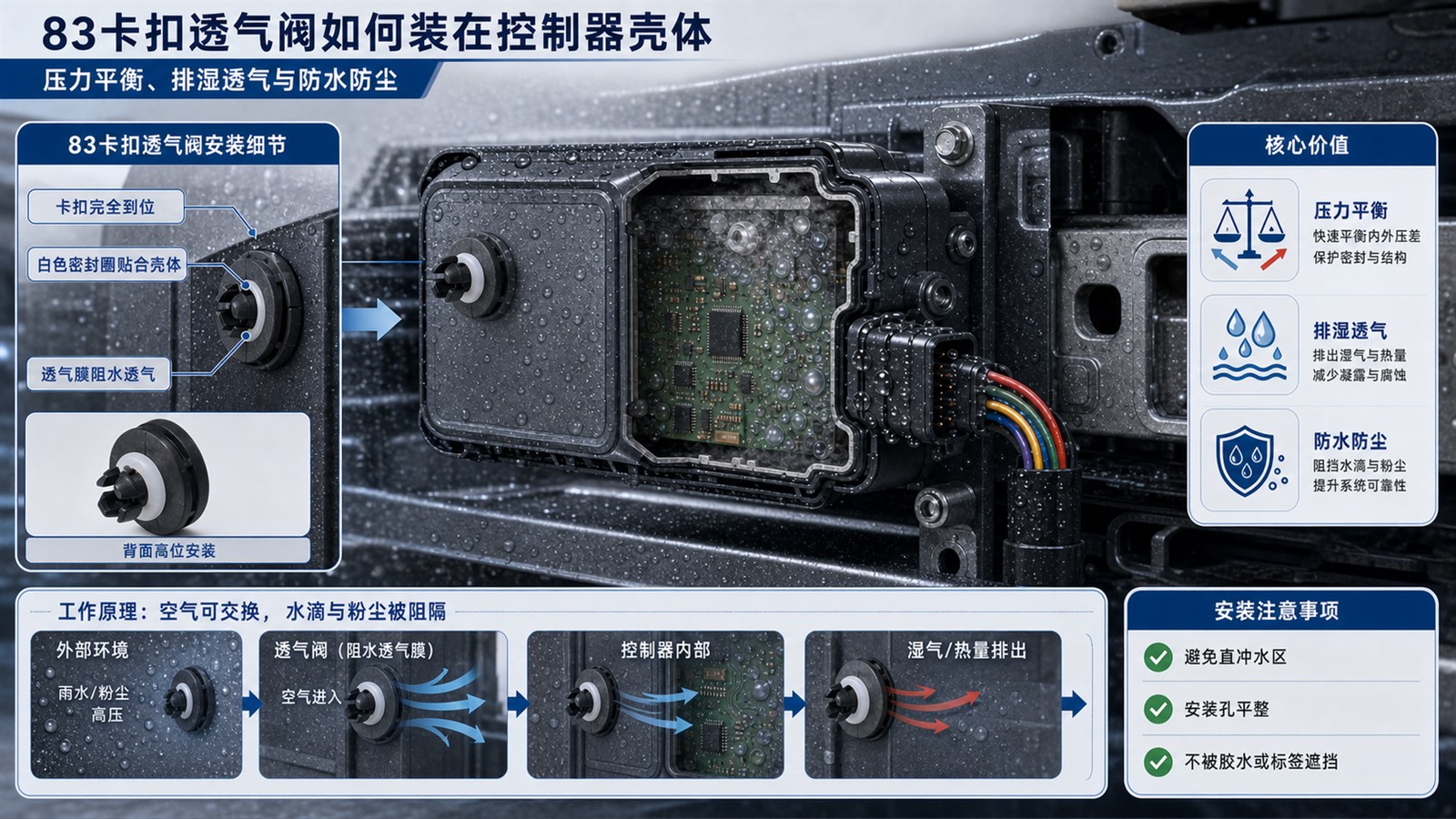

核心技术分析 卡扣型透气阀的安装逻辑
施柏德卡扣型防水透气阀的重点是按压装配和微孔透气。它通过塑胶卡扣结构固定在壳体安装孔上，内部复合防水透气膜负责让空气通过，同时阻挡液态水、粉尘和泥水颗粒。和螺纹型结构相比，卡扣型更适合需要快速装配、空间紧凑、批量一致性要求高的控制器壳体。比如线控转向 ECU 外壳预留安装孔后，卡扣压入可以减少扭矩控制步骤，装配节拍可能缩短 **20%** 左右。
核心技术分析 压力平衡和凝露控制
我发现很多车载控制器失效，表面看是电气问题，其实前面已经有环境迹象。温差会让壳体吸气和呼气，潮气进入后，如果排湿慢，就可能在 PCB、接插件或传感器附近形成凝露。施柏德卡扣型防水透气阀可以把壳体压差峰值从约 15 kPa 降到 5-7 kPa 区间，内部相对湿度从 90%RH 回落到 65%RH 的时间也可能缩短 35%。这些数值要结合壳体容积、膜面积和安装位置来算，不能只看单个透气量参数。
核心技术分析 功能安全下的细节
线控转向系统常按 ISO 26262 做功能安全设计，很多关键链路会接近 ASIL D 的思路。防水透气阀看起来是结构件，但是它会影响控制器误报、传感器零点漂移和执行器可用时间。施柏德建议把透气阀布置在不被轮胎泥水直冲的位置，安装孔边缘要平整，卡扣要有足够锁止量。还有一点很实际，喷涂、灌封和贴标签时不要盖住透气区域，不然量产时数据会很好看，路试时却可能出问题。

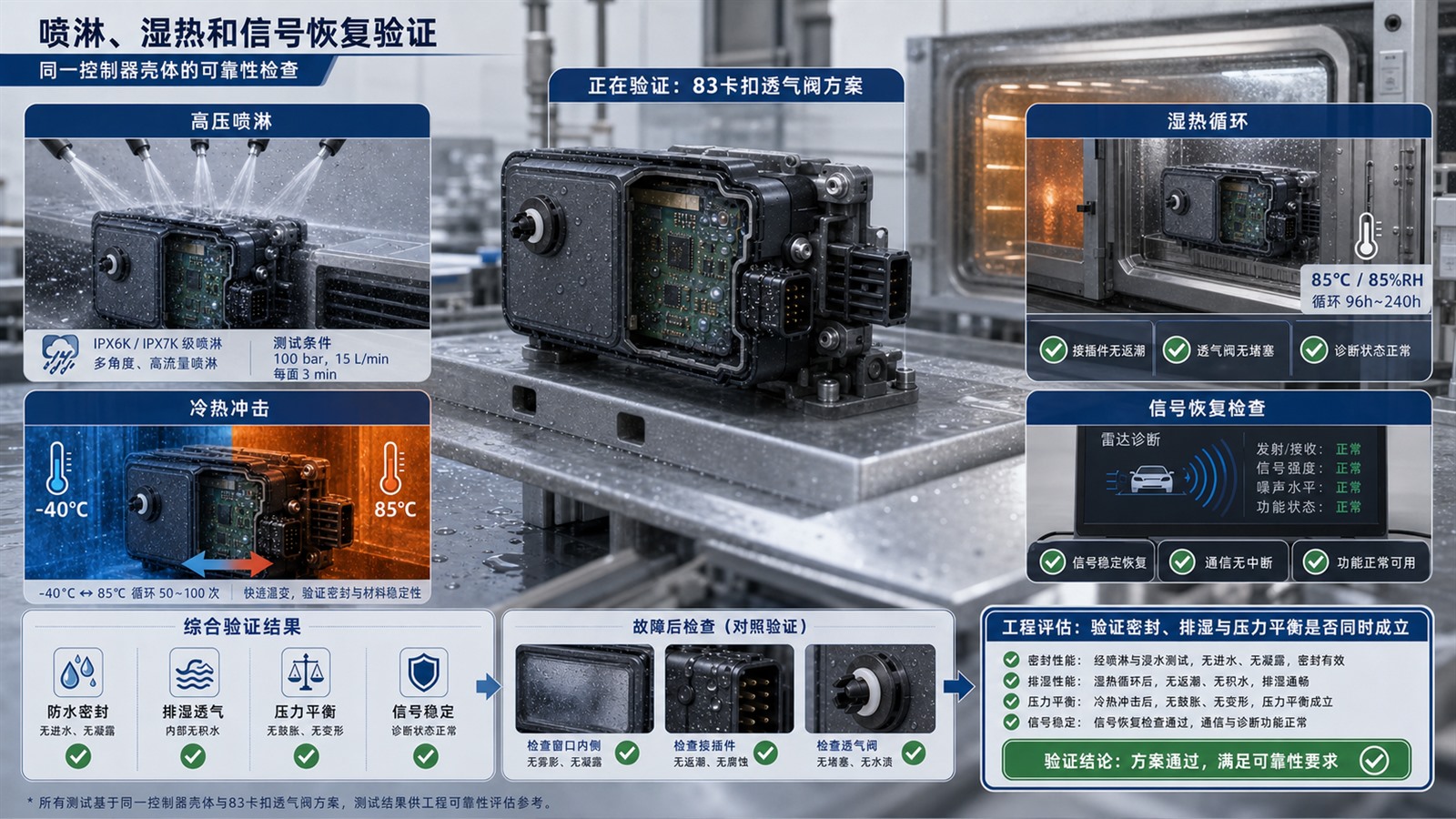

| 验证项目 | 建议工况 | 关注结果 |
|---|---|---|
| 冷热循环 | -40℃ 到 85℃ | 压差峰值和恢复时间 |
| 高压喷淋 | IP6K9K 参考工况 | 膜面阻水和卡扣密封 |
| 泥沙污染 | 轮胎飞溅区模拟 | 透气通道是否堵塞 |
数据支撑与应用案例
在一个模拟线控转向控制器项目中，壳体容积约 1.1 L，样件经历 100 次 冷热循环、240 小时 盐雾和 IP6K9K 高压喷淋。使用施柏德卡扣型防水透气阀后，密封圈压缩变形风险下降约 26%，凝露记录次数下降约 40%，控制器报警复现率下降约 31%。需要进一步选型时，可以从 施柏德 了解公司能力，也可以查看 防水透气阀产品列表，其中 塑胶卡扣型透气阀 与 ECU、ABS 和电子转向器壳体更贴近。
结论
汽车线控转向系统要稳定，控制器壳体的环境适应性真的很重要。施柏德卡扣型防水透气阀的价值，在于让壳体能呼吸，又能阻水、防尘、排湿。对工程师来说，选型时要把安装孔、飞溅方向、压差恢复、膜面污染和量产装配一起看。总之，线控底盘继续发展后，这类小部件会越来越影响整机可靠性。
