一、SST POROUS®透气膜的工作机理

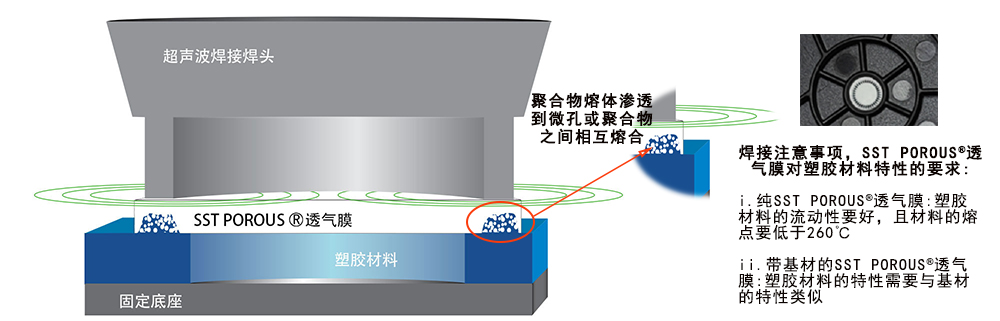

1.超声波焊接机理

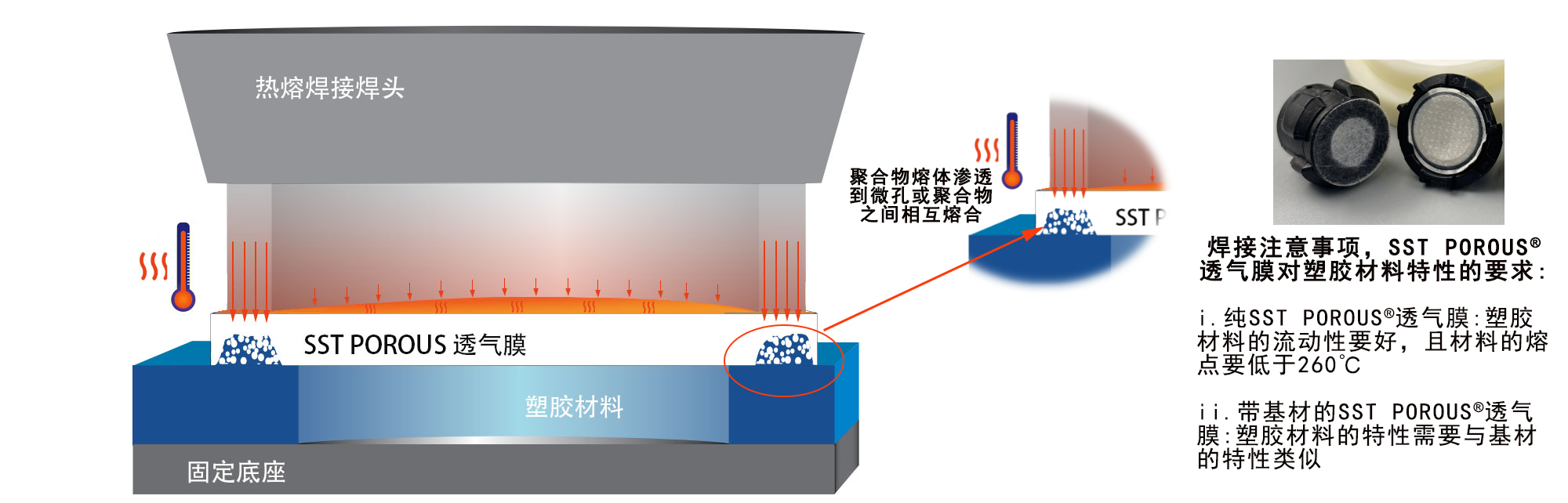

2.热熔焊接机理
二、如何开始使用焊接型SST POROUS® 透气膜
1.SST POROUS® 透气膜类型
|
①.带基材支撑的焊接型SST Porous透气膜 |
说明 |
|
|
|
|

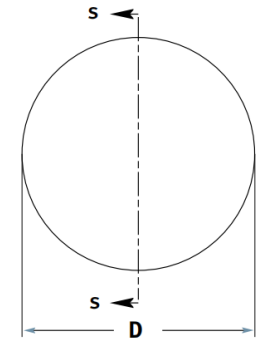

D = 外径 ； Y = 膨体聚四氟乙烯 (e-PTFE) 透气膜 Z = 支撑材料 b = 典型厚度 直径公差：+/- 0.25mm 焊接面推荐： ⅰ.带基材支撑的SST Porous焊接型透气膜，通过Z（支撑材料）面，与目标塑胶外壳进行热熔或超声波焊接 ⅱ.100%PTFE SST Porous焊接型透气膜不区分正反面 注意：不同的塑胶材料需要选择不同类型的支撑材料，可通过施柏德销售工程师获得技术解决方案www.spider-amoy.com |
|
②.100%PTFE SST Porous焊接型透气膜结构 |
||
|
|
|
|
2.焊接型SST POROUS® 透气膜典型物性参数
|
\ |
实验标准 |
BDW00系列 |
BD01系列 |
BD06系列 |
|
产品结构 |
\ |
100%PTFE透气膜 |
SST POROUS® 透气膜跟基材焊接 |
|
|
IP防护等级 |
GB 4208-2008/ICE 60529-2001 |
IPX7/IPX8 |
||
|
静水压 |
\ |
≥ 10kPa |
||
|
典型透气量 |
行业标准 |
100~10000ml/cm2/min@70mbar |
||
|
工作温度 |
GB/T2423.1-2008 |
Tmin = −40℃； Tmax = +160℃ |
Tmin =−40℃ ；Tmax = +125℃ |
|
|
表面特性 |
（AATCC）118-1989 |
表面特性可根据实际应用进行疏油改性 |
||
|
类型 |
\ |
100%膨体聚四氟乙烯(e-PTFE) |
膨体聚四氟乙烯(e-PTFE)∣改性聚酯(PET) |
膨体聚四氟乙烯(e-PTFE)∣改性丙纶(PP/PE) |
|
厚度，mm |
GB 6672-86 |
0.18±0.05 |
\ |
|
|
备注 |
※ IPX7 为测试面积为 1cm2，在 1.0 米水柱压力下，测 30 分钟不渗水 ※ IPX8通常与终端用户进行商定测试 ※ 静水压测试面积为1cm2，测试时间为50sec ※ 典型透气量测试面积为1cm2的实际测试透气量 |
|||
